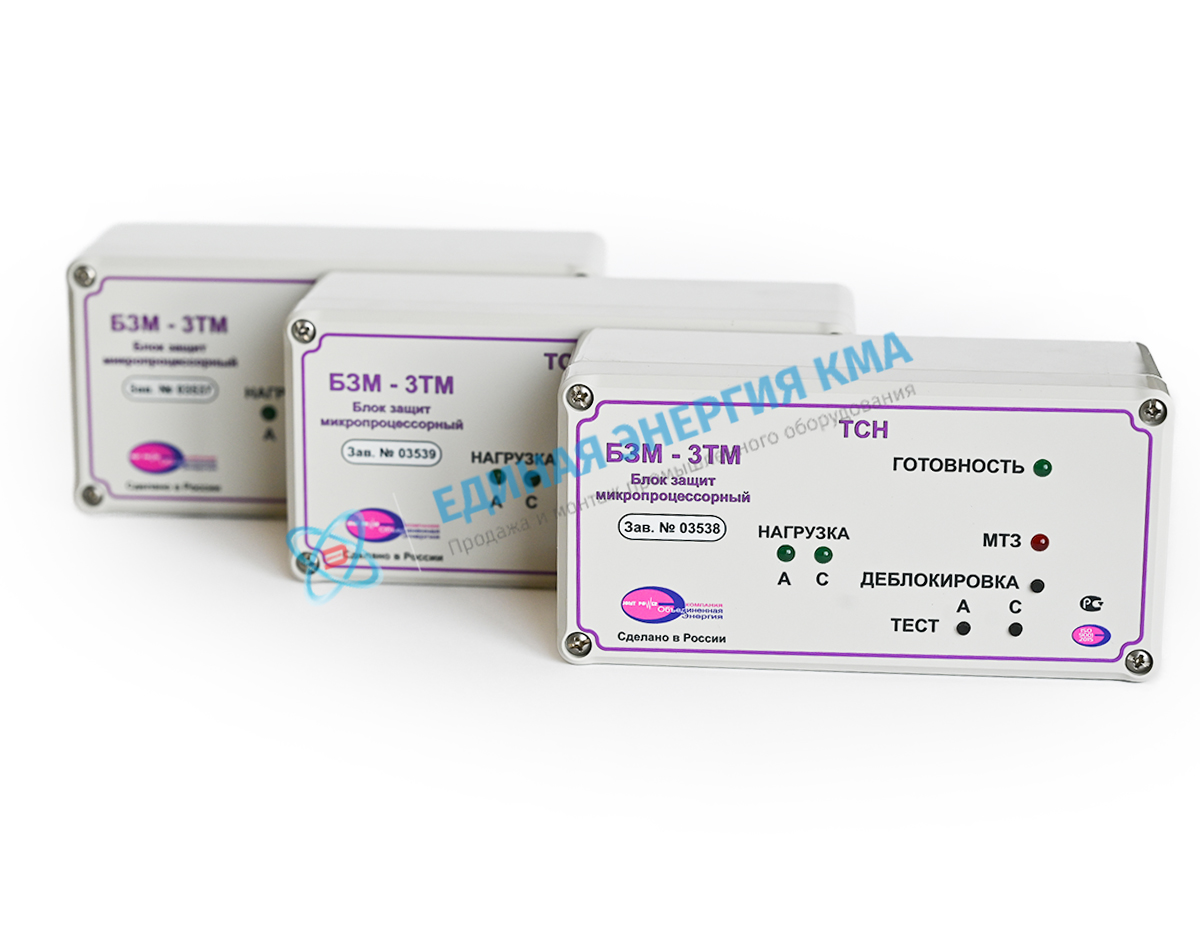

Блок защит микропроцессорный БЗМ-3ТМ У2.

Блок защит БЗМ-3ТМ У2 предназначен для защиты силовых трансформаторов при токах перегрузки и коротких замыканиях. Характеристика выдержки времени - зависимая от величины тока и напоминает токозависимую характеристику предохранителя.

Блок БЗМ-3ТМ работает в комплекте с двумя трансформаторами тока, вторичные обмотки которых соединены по схеме «неполная звезда».

Реле предназначено для работы в условиях с номинальными значениями климатических факторов по ГОСТ 15150-69 и ГОСТ 15543-70. При этом:

• температура окружающей среды, ^оС от –40 до +40;

• высота над уровнем моря не более 2000м,

• окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металлы и изоляцию. Ат- мосфера II по ГОСТ 19190-69;

• относительная влажность воздуха до 80% при температуре +20^оС;

• реле должно монтироваться на неподвижных металлических или изоляционных ос- нованиях;

• место установки должно быть защищено от попадания жидкостей, масла, эмульсий и т.д.;

• реле не должно подвергаться воздействию солнца, магнитных и электрических, а также радиации;

• рабочее положение реле – безразличное;

• допустимые вибрационные нагрузки 0,5g;
