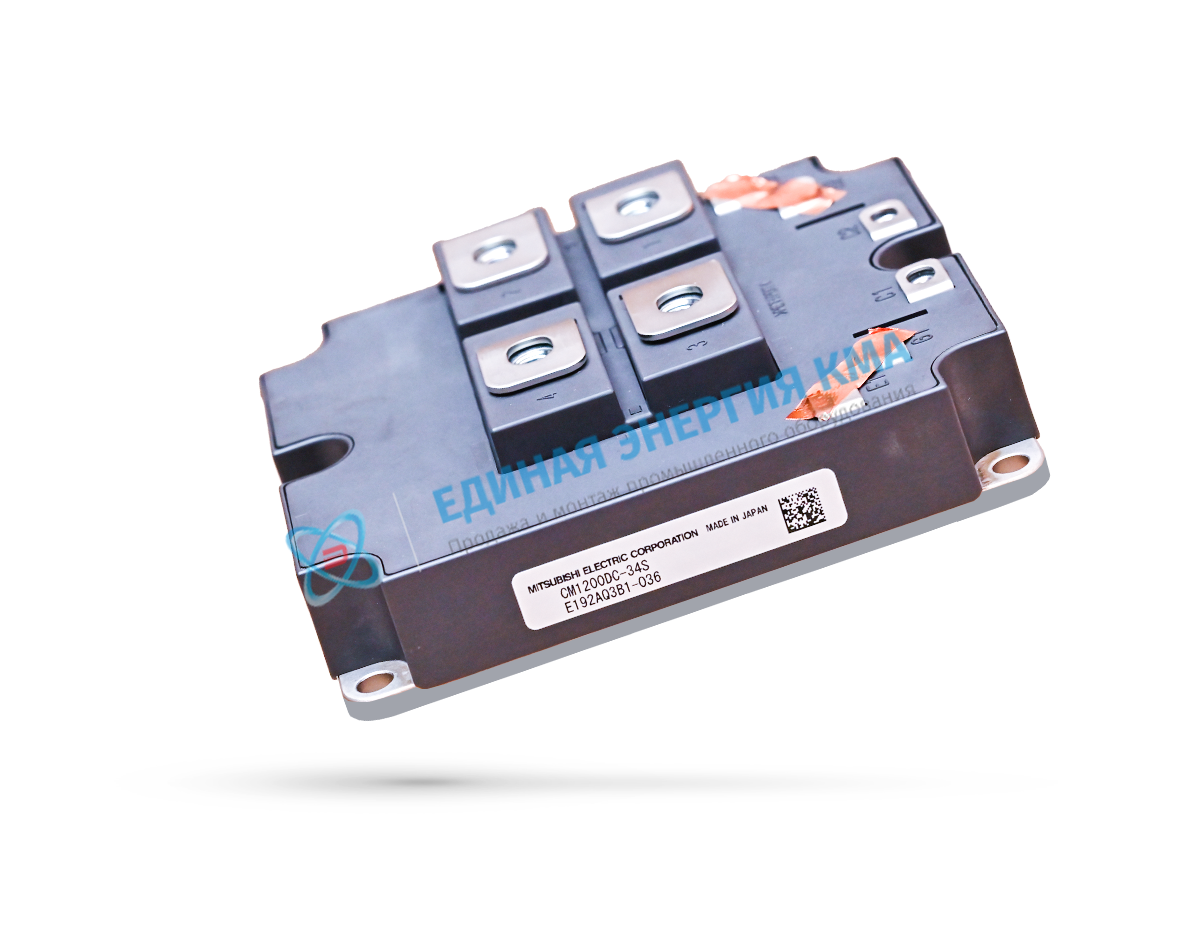

IGBT-транзистор CM1200DC-34S (кат.№ 311700.00144)

Силовая секция ШУ-90М1 состоит из следующих элементов:

• инвертор, управляющий асинхронным двигателем, на трех IGBT-модулях CM1200DC-34S (по две пары IGBT-

• транзисторов и обратных диодов в одном конструктиве).

• IGBT-модули CM1200DC-34S установлены на охладителях, сверху расположена фаза "A", в середине - фаза "B", снизу - фаза "C";

• выпрямитель и чопперы (на двух IGBT-модулях, в одном конструктиве IGBT-модуля находятся диод и IGBT-транзистор с обратным диодом), установленные на охладителях;

• конденсаторы силового фильтра, расположены в середине секции, параллельно боковой обшивке шкафа;

• шины внешних соединений, датчики тока и трансформаторы тока.

Преобразование постоянного напряжения в выходное трехфазное переменное осуществляет мостовой транзисторный инвертор напряжения, собранный из трех IGBT-модулей CM1200DC-34S , каждый из которых состоит из двух пар IGBT-транзисторов и обратных диодов. Конструктивно он представляет собой блок силовых фаз "А", "В" и "С".

Блок силовой фазы инвертора включает в себя один IGBT-модуль CM1200DC-34S и драйвер. Драйвер представляет собой электронную панель, которая формирует импульсы управления, необходимого для IGBT-транзисторов CM1200DC-34S уровня, поступающих от панели с микроконтроллером, и передает обратно сигнал о состоянии (исправности) IGBT-транзисторов CM1200DC-34S.
