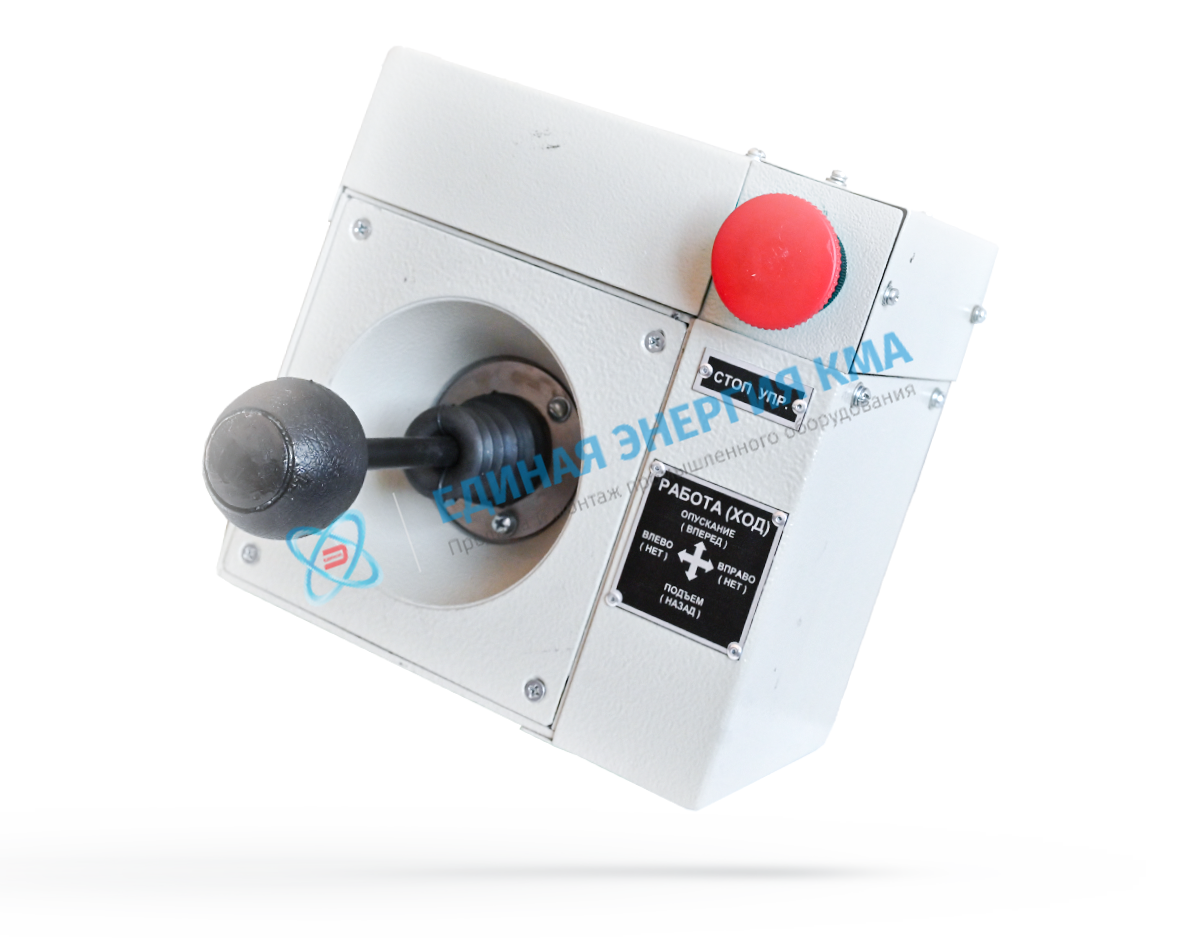

Комплект командоконтроллеров для НКУЭ-3 ЮР 0810, ЮР 0811

Командоконтроллер НАПОР имеет обозначение ЮР 0810.

Командоконтроллер ПОДЪЕМ-ВРАЩЕНИЕ имеет обозначение ЮР 0811.

Командоконтроллеры (далее – КК) НАПОР ЮР 0810, ПОДЪЕМ-ВРАЩЕНИЕ ЮР 0811 предназначены для подачи сигналов управления. Управление осуществляется изменением местоположения рукоятки КК.

КК ПОДЪЕМ-ВРАЩЕНИЕ (ПРАВЫЙ) состоит из сварного корпуса, внутри которого на взаимоперпендикулярных осях жестко закреплены скобы, с помощью которых осуществляется вращение валов резисторов привода подъема и привода вращения. Резисторы типа СП4-8а закреплены под кожухами снаружи корпуса таким образом, что их валы жестко связаны с осями скоб. Для установки нуля выходного напряжения командоконтроллера при вертикальном положении рукоятки корпус резистора имеет возможность проворачиваться вокруг продольной оси.

Рукоятка КК смонтирована на крышке корпуса в шаровой опоре и имеет возможность перемещаться одновременно по двум координатам. Нижний конец рукоятки входит в зацепление со скобами, поворачивающими оси резисторов подъема и вращения.

Конструкция КК НАПОР (ЛЕВЫЙ) аналогична вышеописанной конструкции. Слева, на боковой стенке командоконтроллера, укреплен резистор привода напора, а на задней стенке два микропереключателя с замыкающими контактами для включения звуковой сигнализации и двигателя открывания днища ковша.

Комплект поставки:

Командоконтроллер НАПОР ЮР 0810

Командоконтроллер ПОДЪЕМ-ВРАЩЕНИЕ ЮР 0811

Розетка 2РМД27КПН19Г5В1В ГЕ0.364.126 ТУ

Кожух 24-10-1602528 ЯРТИ

Схема электрическая принципиальная ЮР 0810 Э3

Схема электрическая принципиальная ЮР 0811 Э3

Перечень элементов ЮР 0810-01 ПЭ3

Перечень элементов ЮР 0811-01 ПЭ3

Паспорт ЮР 0810 ПС
