Комплект командоконтроллеров для НКУЭ-10МК ЮР 2690, ЮР 2691

Командоконтроллер НАПОР имеет обозначение ЮР 2690.

Командоконтроллер ПОДЪЕМ-ВРАЩЕНИЕ имеет обозначение ЮР 2691.

Командоконтроллеры НАПОР ЮР 2690, ПОДЪЕМ-ВРАЩЕНИЕ ЮР 2691 предназначены для подачи сигналов управления. Управление осуществляется изменением местоположения рукоятки командоконтроллера.

Командоконтроллер ПОДЪЕМ-ВРАЩЕНИЕ (ПРАВЫЙ) состоит из сварного корпуса, внутри которого на взаимоперпендикулярных осях жестко закреплены скобы, с помощью которых осуществляется вращение валов резисторов привода подъема и привода вращения. Резисторы типа СП4-8а закреплены под кожухами снаружи корпуса таким образом, что их валы жестко связаны с осями скоб. Для установки нуля выходного напряжения командоконтроллера при вертикальном положении рукоятки корпус резистора имеет возможность проворачиваться вокруг продольной оси.

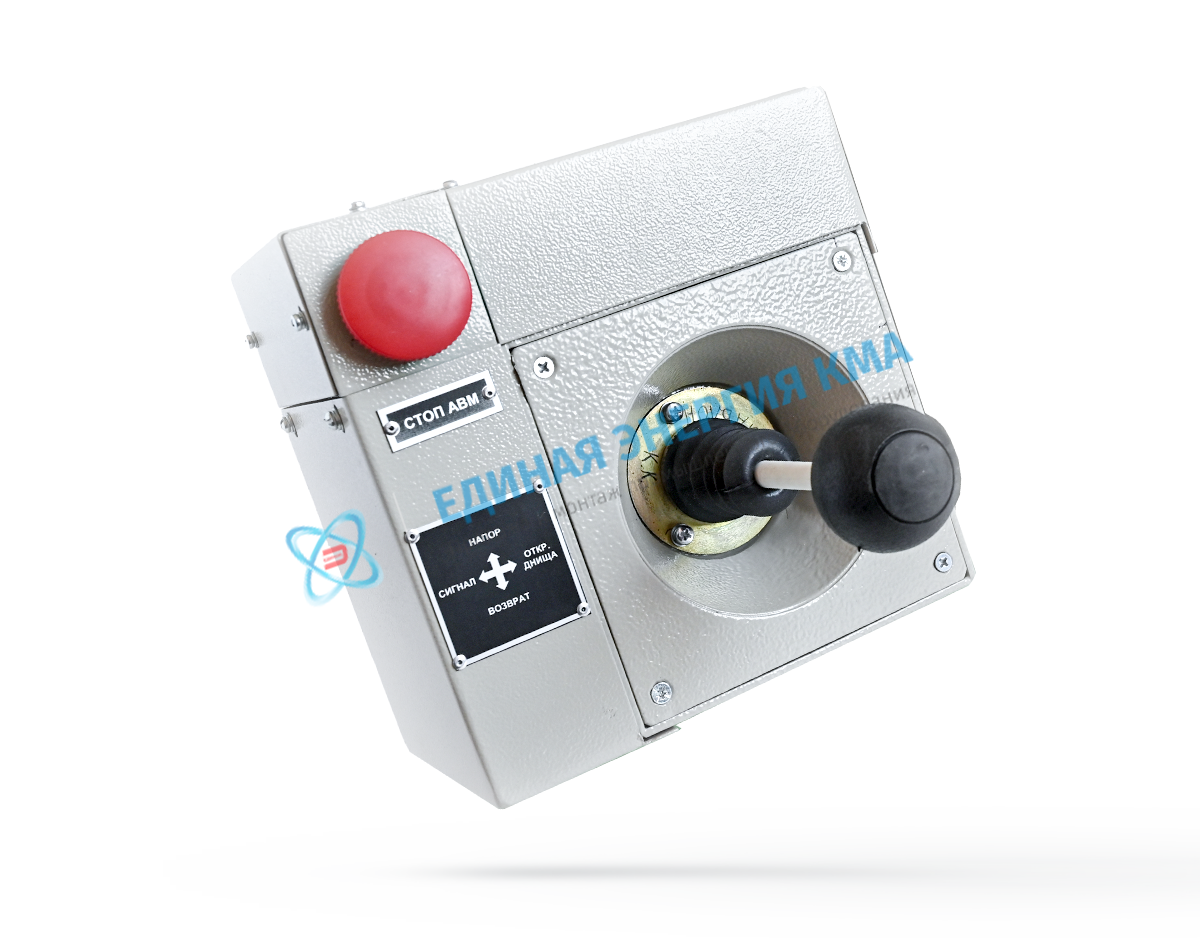

Конструкция командоконтроллера НАПОР (ЛЕВЫЙ) аналогична вышеописанной конструкции. Слева, на боковой стенке командоконтроллера, укреплен резистор привода напора, а на задней стенке два микропереключателя с замыкающими контактами для включения звуковой сигнализации и двигателя открывания днища ковша.

Комплект поставки:

Командоконтроллер НАПОР ЮР 2690

Командоконтроллер ПОДЪЕМ-ВРАЩЕНИЕ ЮР 2691

Розетка 2РМД27КПН19Г5В1В ГЕ0.364.126 ТУ

Кожух 24-10-1602528 ЯРТИ

Схема электрическая принципиальная ЮР 2690 Э3

Схема электрическая принципиальная ЮР 2691 Э3

Перечень элементов ЮР 2690 ПЭ3

Перечень элементов ЮР 2691 ПЭ3

Паспорт ЮР 2690 ПС
