Устройство формирования сигналов управления приводами БУ3.128.01.00.00

Устройство формирования сигналов управления БУ3.128.01.00.00 формирует сигналы задания в виде последовательных цифровых кодов для управления приводами подъема, напора и поворота в зависимости от цифрового сигнала, сформированного устройством обработки сигналов командоаппаратов и сигналов аппаратуры управления и защиты.

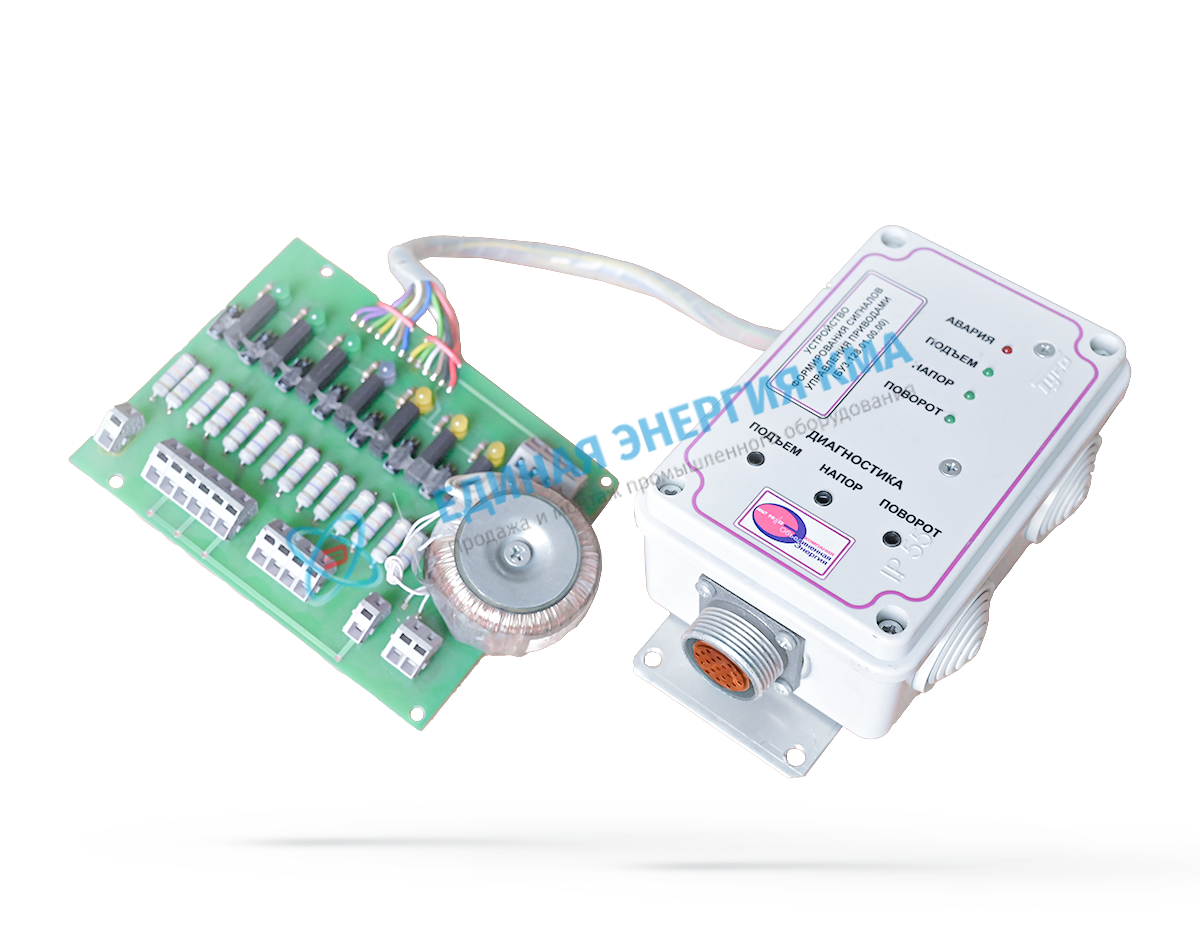

Устройство формирования сигналов управления приводами БУ3.128.01.00.00 имеет следующие конструктивные особенности:

- устройство состоит из блока управления и платы, соединенных жгутом;

- корпус блока оснащен штепсельным разъемом для внешнего подключения.

Устройство формирования сигналов управления БУ3.128.01.00.00 принимает следующие сигналы:

- цифровой сигнал с выхода устройства обработки сигналов командоаппаратов (ХТ1);

- логические сигналы включения подъема, напора, поворота, хода (ХТ4);

- логический сигнал «Переподъем» (ХТ5);

- логические сигналы ограничения напора вверх и вниз.

Степень защиты изделия в части воздействия механических факторов IP20 по ГОСТ 14254-80.
