Блок управления преобразователем открывания днища ковша БДК1.01.00.00 (БДК1.02.00.00, БДК1.03.00.00)

Блоки управления преобразователем днища ковша БДК1.01.00.00, БДК1.02.00.00, БДК 1.03.00.00 предназначены для управления преобразователем электропривода открывания днища ковша экскаваторов-мехлопат ЭКГ-8И, ЭКГ-10, ЭКГ-15 и других с двигателями Д21, Д31, ДПМ31 и аналогичными.

Блок управления реализует алгоритм управления тиристорным преобразователем, выполненным по трехфазной мостовой схеме, и обеспечивает два режима работы: - выбор слабины каната (натяжение); - открывание днища ковша (рывок).

В блоке управления часть схемы предназначена для контроля частоты входного напряжения и чередования фаз. Если преобразователь подключен к питающей сети правильно и частота сети составляет 50 Гц ± 3%, на лицевой панели включается желтый светодиод «Чередование фаз» и устройство готово к работе.

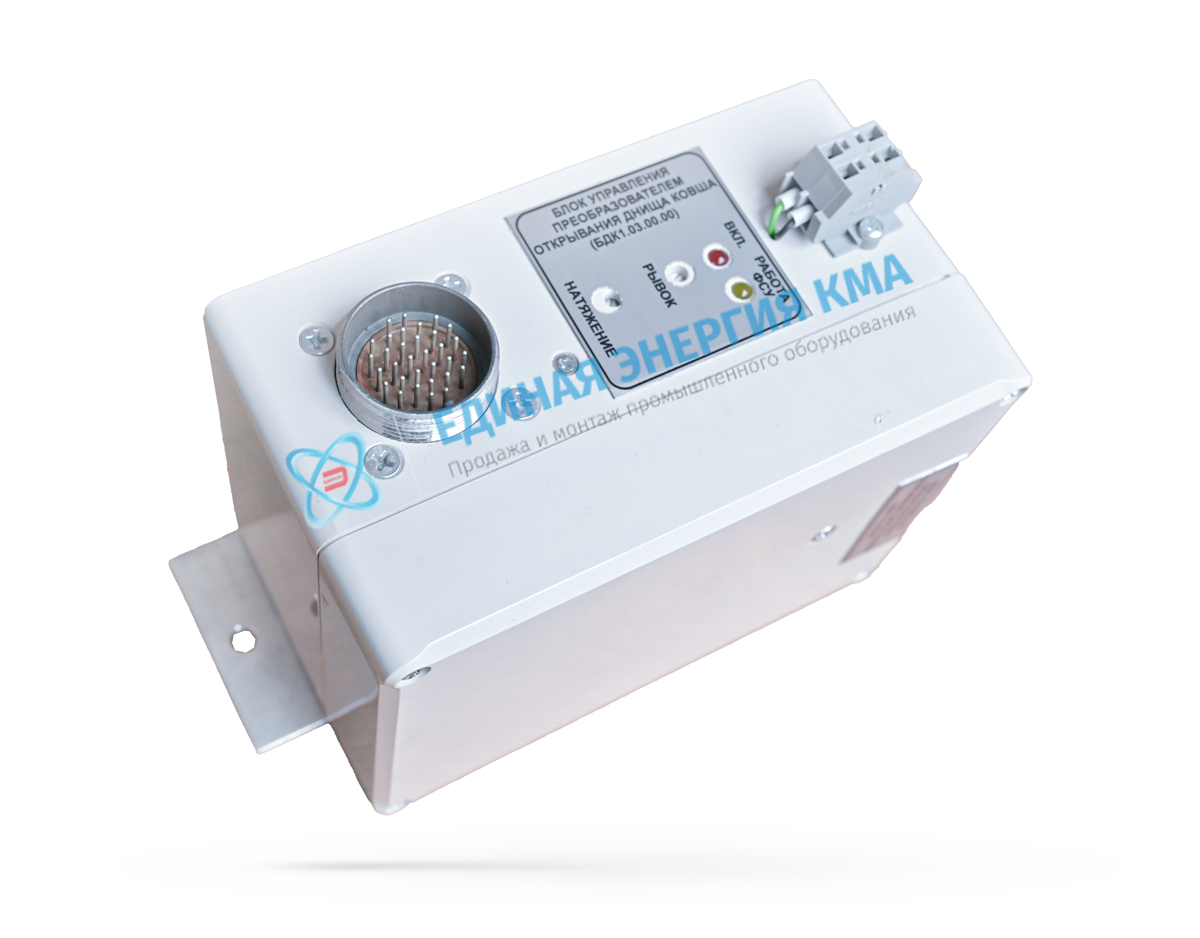

Блок управления преобразователем открывания днища ковша имеет следующие конструктивные особенности: блок оснащен штепсельным разъемом и клеммной сборкой; на лицевую панель блока выведены два потенциометра для регулировки токов в режимах выбора слабины и открывания днища.

Основные технические данные: напряжение питания, В......................................................~ 220 частота питающей сети, Гц..................................................50 ± 3% число каналов управления тиристорами.............. .............6 диапазон регулирования тока (натяжение), А....................0 – 30 диапазон регулирования тока (рывок), А............................0 - 180

Степень защиты изделия в части воздействия механических факторов IP51 по ГОСТ 14254-80.
